集中器
产物尺度
? Q/GDW 1373-2013《电力用户用电信息收罗系统功效规范》
? Q/GDW 1374.2-2013《电力用户用电信息收罗系统技术规范 第2部门：集中抄表终端技术规范》
? Q/GDW 1375.2-2013《电力用户用电信息收罗系统技术规范 第2部门：集中器型式规范》
? Q/GDW 1376.1-2013《电力用户用电信息收罗系统通信协议 第一部门：主站与收罗终端通信协议》
? 支持DL/T 698.45-2017《电能信息收罗与管理系统第4-5部门：通信协议-面向工具的数据交换协议》
集中器产物特点
? 接纳高性能32位ARM嵌入式高速处置器，自主研发的基于μCOS实时操作系统的嵌入式软件平台 。
? 与主站之间的上行通信接纳公网GPRS/GSM/SMS/CDMA/4G移动通信、光纤、以太网等通信方式；下行通信可选低压电力线载波窄带或HPLC（仅I型）、485总线等通信方式；抄表兼容DL645-1997、DL645-2007、DL/T 698.45等多种规约 。上下行通信� ？榛杓�，可进行现场更换，使用方便 。
? 具有监测多种用电异常情况，及时主动上陈诉警；支持全事件上报 。
? 具有大容量存储，数据统计记录以及统计功效 。
? 具备当地维护通讯端口，方便现场调试分析 。
? 具备在线远程升级法式，方便升级终端功效 。

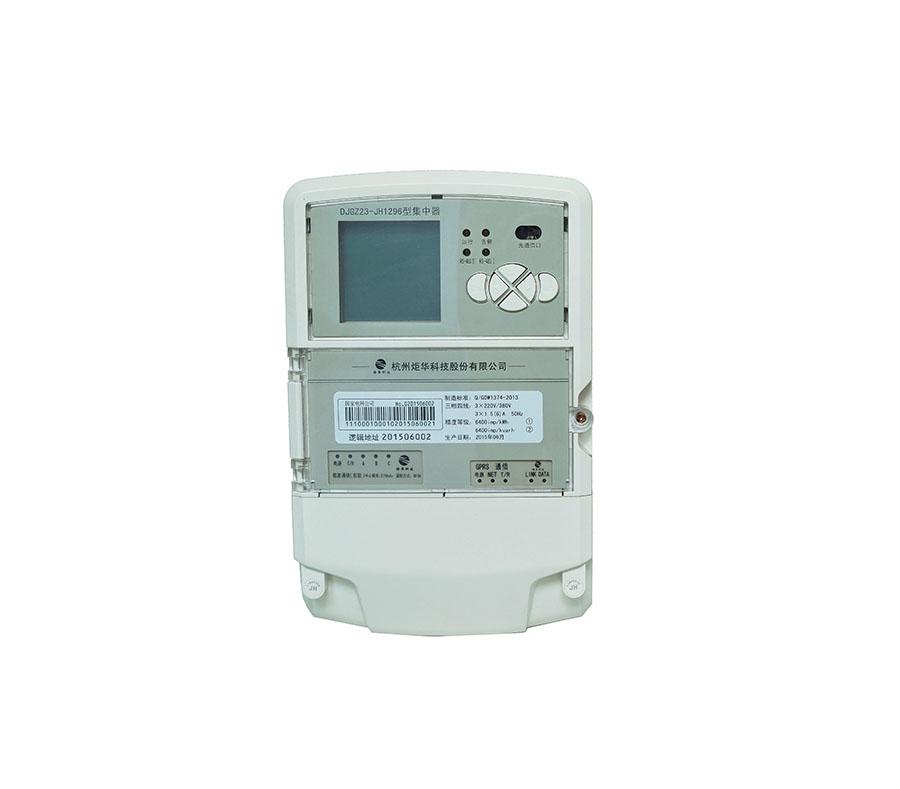

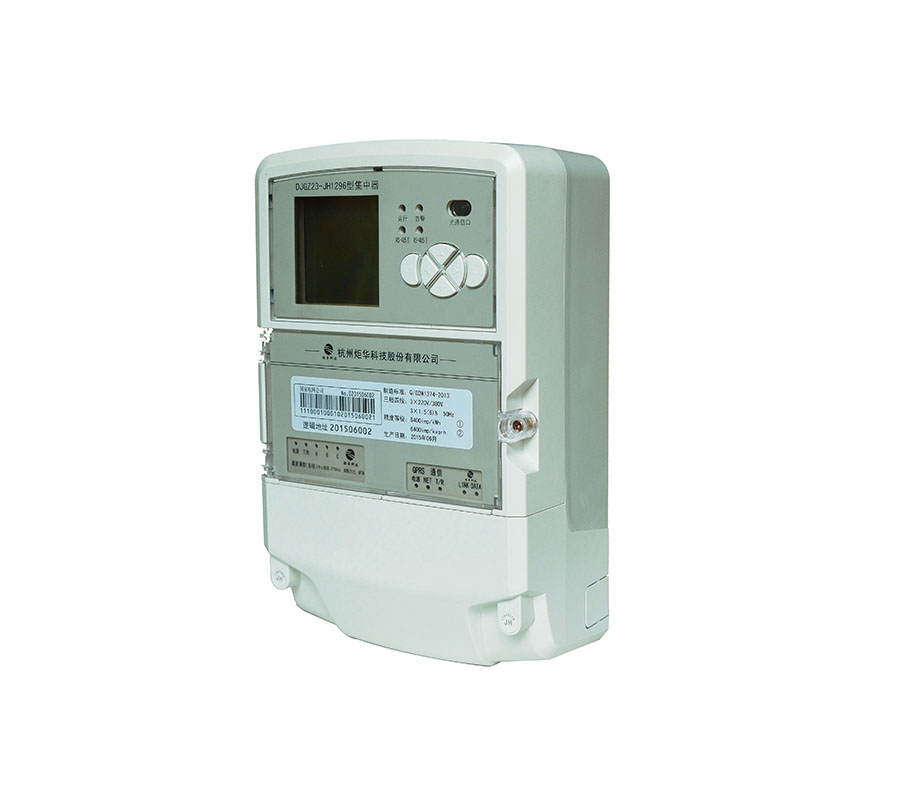

集中器I型 290mm（高）×180mm（宽）×95mm（厚）
? 交流采样功效：可实时收罗三相电压、电流、功率、功率因数、正向有功电量、反向有功电量、正向无功电量、反向无功电量、四象限无功电量、******需量及其发生时间 。准确度品级：有功0.5S级，无功2级，电压电流0.5级 。
? 集中抄表功效：可提供2路RS485，一路用于抄表，一路用于级联;载波抄表数量可到达2040块，
? 自动搜表功效，

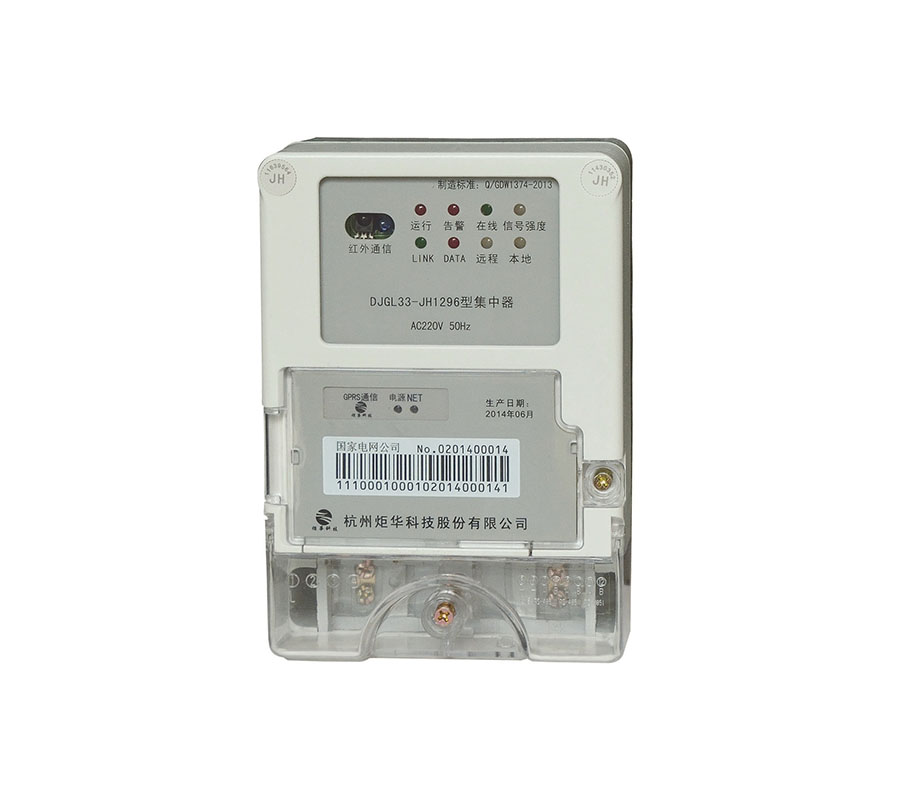

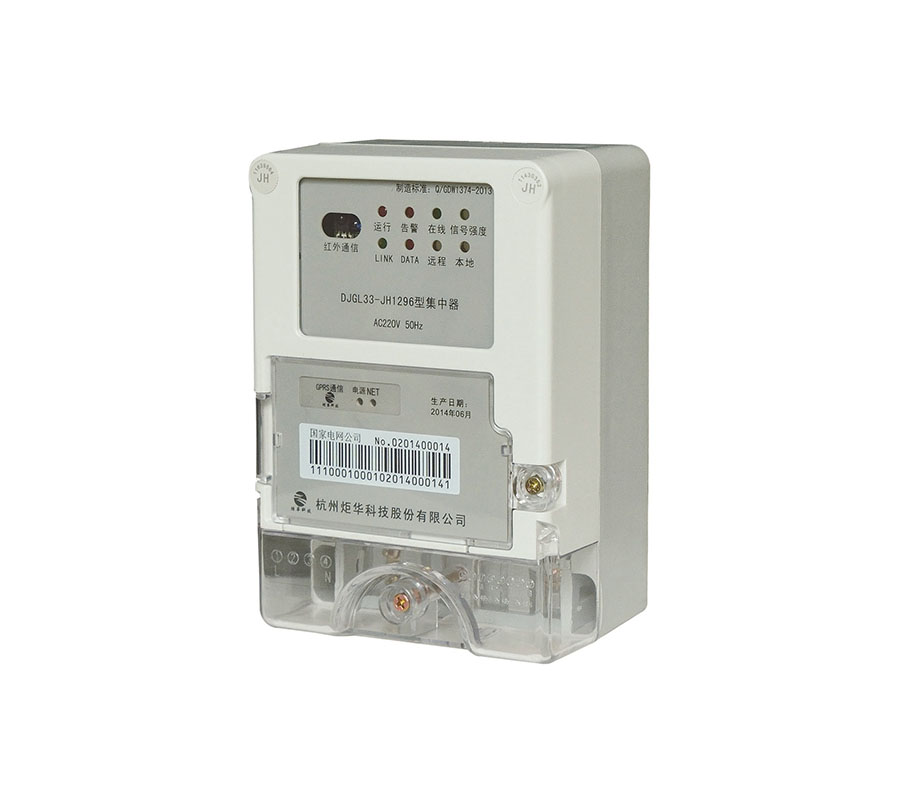

集中器II型 160mm（高）×112mm（宽）×71mm（厚）
? 电压采样功效 。
? 集中抄表功效：可提供3路RS485，抄表数量可到达192块 。
【产物选型、分类】
◆ 产物分类:
1、DJTH23/DJGH23/DJTZ23/DJGZ23/DJTJ23/DJGJ23 -JH1296型集中器I型
2、DJTL33/DJGL33-JH1296型集中器II型
【外形尺寸图】

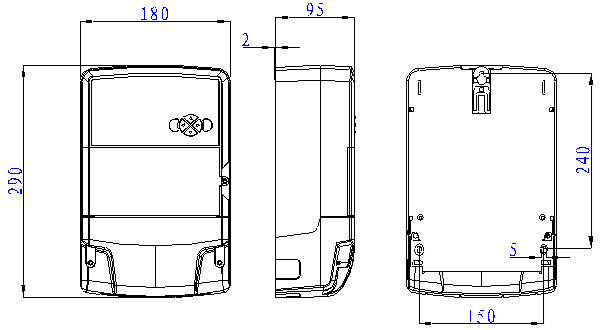

集中器I型 290mm（高）×180mm（宽）×95mm（厚）

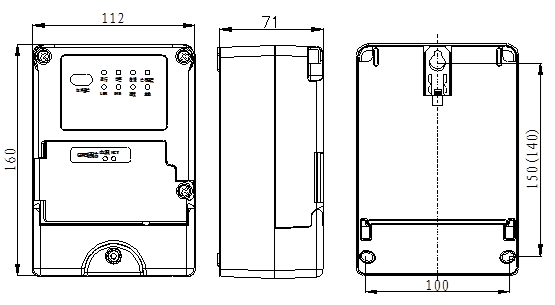

集中器II型 160mm（高）×112mm（宽）×71mm（厚）
